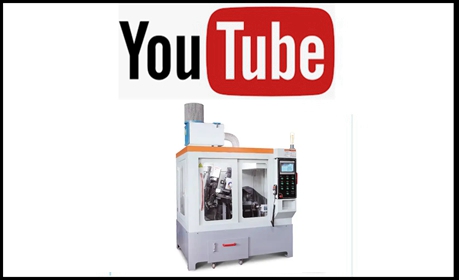

Полностью автоматический торцево-угловой шлифовальный станок MLC-300F для пильных полотен (манипулятор робота)

Диаметры лезвий: ф100—ф315 мм (ф76—ф260 мм)
Шаг зуба: 5-65 мм
Передний угол: -5°—+30°
Радиальный угол: -5°—5°

Этот станок предназначен для профессионального уровня шлифования торцевых углов твердосплавных пильных полотен.

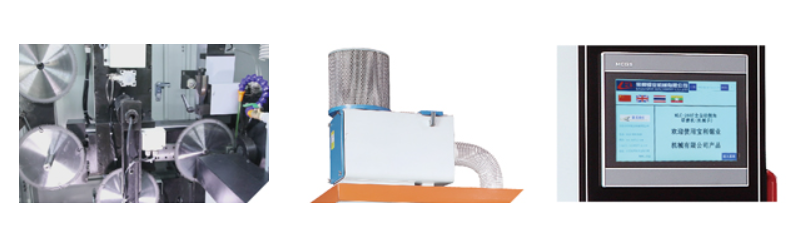

● Принимает закрытую экологически безопасную конструкцию, робот может автоматически загружать и выгружать лезвия, поэтому один человек может управлять 10-15 машинами.
● Используется ПЛК OMRON, серводвигатель Mitsubishi с превосходной стальной конструкцией, скорость подачи можно установить с помощью функции микроподачи. Стабильная производительность благодаря шариковому винту марки hi-win и прецизионной линейной направляющей, высокая точность вертикального шлифования.
● Выполняйте одновременное шлифование всей геометрии зубьев с помощью программ шлифования, обычно используемых для различных профилей зубьев, таких как плоский зуб, ATB, ABTR и т. д.
● Для ATB, TCG обрабатывает одну сторону, затем другую, шлифовальную машину нужно просто повернуть один раз, чтобы сэкономить время и сохранить стабильность.
● Шлифовальный круг может автоматически компенсироваться за счет подходящей скорости подачи, нет необходимости выполнять ручную подачу, чтобы обеспечить постоянство точности.
● Степень шлифования зубьев специальной формы может быть установлена произвольно.

NO	Предметы	Данные
1	Диаметр лезвия	ф100—ф315mm （ф76—ф260mm）
2	Размер беседки	ф12—ф50mm
3	шаг зуба	5-65mm
4	Передний угол	-5°—+30°
5	Радиальный угол	-5°—5°
6	Угол круга	0 —5°
7	Ширина шлифовальной кромки	1.5-13mm
8	Толщина шлифовальной кромки	1.5—4mm
9	Длина шлифовальной кромки	3-12mm
10	Точность шлифования	≤0.02mm
11	Скорость шлифования	20 (T/min)
12	Алмазное колесо	ф100xф20x4mm
13	Зернистость алмазного круга	220# 280#（Recommended ）
14	Рабочее давление воздуха	≥0.5Mpa
15	Суммарная мощность	3.5 KW
16	Масса	1796 KG
17	Размеры	1805X1400X2603mm
